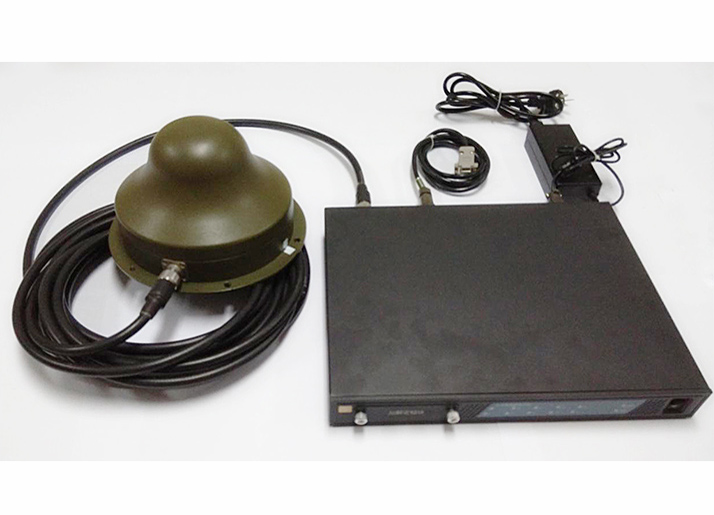

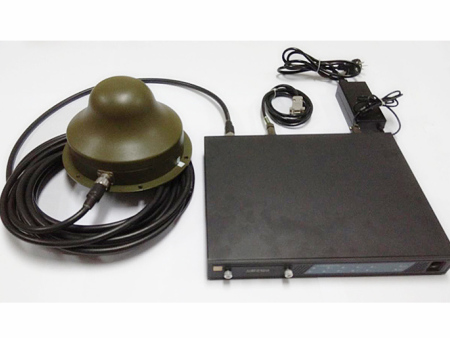

北斗指挥型用户机

产品型号：TH-JNC100

1.1产品特点

   北斗指挥型用户机（简称指挥型用户机）是管辖100个用户的上级集团管理部门使用的管理设备。指挥型用户机除了具有普通用户机的功能外，还能兼收所管辖用户机的定位、通信信息，并向所管辖的用户机发送组播、通播信息，从而实现对子用户的分组管理和集中调度功能。

1.2使用环境条件和工作条件

主机工作温度：-10℃～＋55℃

天线工作温度：-40℃～＋55℃

存储环境温度：-55℃～＋70℃

符合以上环境条件，在北斗卫星定位系统的覆盖范围下，没有严重卫星信号遮挡，能够良好接收到卫星信号的地方均可使用。

1.3对环境的影响

a)指挥型用户机通过卫星收发信号，天线应放置在空旷无遮蔽的地方，如果放在室内、树荫下或南面有建筑物遮蔽，都将影响效果；

b)发射时天线对外有一 定的电磁辐射。

2尺寸和重量

主机外形：长×宽×高【340×260×44mm】（公差±1mm，不含支脚、接插座）；

天线外形：高【130mm±2mm】；

整机重量（主机＋天线）：≤4kg；

天线电缆重量：3.4kg±0.1kg（线缆长度为20米）

3主要功能

3.1RDSS定位功能

可进行北斗定位，接收到定位信息时，定位信息显示内容为T（北斗时），L（大地经度），B（大地纬度），并实时显示定位信息。

3.2RDSS通信功能

可进行短消息通信，接收到通信信息时，实时显示通信时间，发信地址和通信电文。

3.3位置报告功能

具有位置报告1、位置报告2、通信拓展协议3.0中规定的位置报告这三种形式的位置报告功能。

3.4指挥功能

可同时监控用户数量：100个下属子用户（卡模式）；200个下属子用户（芯片模式）；

接收北斗卫星导航信号，实现下属用户信息监收和发送通播。

3.5无线电静默功能

用户机可进行无线电静默设置，即用户机可以接收RDSS出站信息，但不能发送任何入站申请（包括回执），直至取消无线电静默设置。

3.6数据接口

数据接口协议参照《北斗二号用户机数据接口要求（2.1版）》实现RS-232数据接口。
